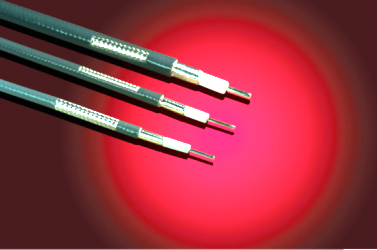

测试线缆GTB系列产品

◆   良好的幅度稳定性

◆   良好的相位稳定性

◆   极低损耗

◆   良好的弯曲性能

◆   优良的屏蔽性

◆   良好的机械强度

◆   大功率容量

            GTB-300

GTB-500

GTB-800

机械性能

单位

mm

inch

mm

inch

mm

inch

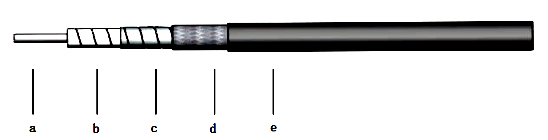

中心导体

0.91

0.036

1.45

0.057

2.30

0.091

电介质

2.50

0.098

4.00

0.157

6.20

0.244

外导体

中间层

2.66

0.105

4.30

0.169

6.48

0.255

外屏蔽层

3.06

0.120

4.70

0.185

6.93

0.273

外护套

3.60

0.142

5.20

0.205

7.80

0.307

最小弯曲半径安装

18

0.709

20

0.787

35

1.378

最小弯曲半径重复

36

1.42

52

2.05

80

3.15

重量

33g/m

0.022 lbs/ft

50 g/m

0.034 lbs/f

130 g/m

0.087 lbs/ft

温度范围

-55℃~200℃

电气性能

阻抗

50 Ohms

50 Ohms

50 Ohms

传播速率

83%

83%

83%

介电常数

1.45

1.45

1.45

屏蔽效率

＞90 dB

＞90 dB

＞90 dB

时延

4.02 nS/m

1.22 nS/Ft

50 Ohms

50 Ohms

50 Ohms

50 Ohms

电容

80 pF/m

24.5 pF/Ft

83%

83%

83%

83%

电感

0.31uH/m

0.095 uH/m

1.45

1.45

1.45

1.45

截止频率

46 Ghz

29 Ghz

19 Ghz

耐压

1000 VDC

1500 VDC

2000 VDC

峰值功率

2.5 kW

5.6kW

10 kW

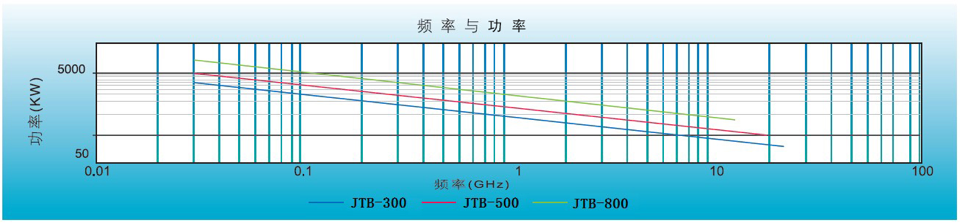

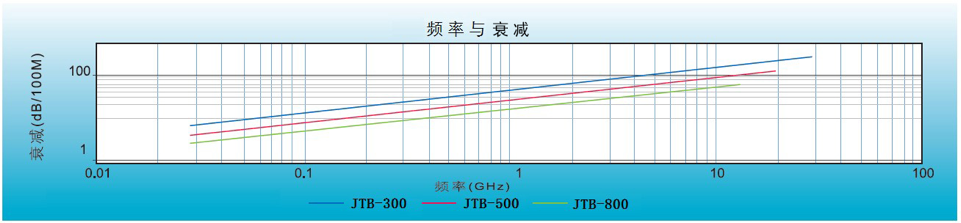

衰减与平均功率   衰减（+25℃）    功率（+40℃，海平面，驻波1.1）

频率/MHz

dB/m

dB/ft

kW

dB/m

dB/ft

kW

dB/m

dB/ft

kW

50

8.29

2.53

2.314

5.08

1.55

3.957

3.24

0.99

8.244

1000

37.50

11.43

0.511

22.96

7.00

0.875

14.76

4.50

1.812

3000

65.65

20.02

0.292

40.18

12.25

0.500

25.98

7.92

1.029

5000

85.37

26.03

0.225

52.25

15.93

0.385

33.91

10.34

0.788

10000

122.35

37.30

0.157

74.85

22.82

0.268

48.92

14.91

0.547

15000

151.36

46.15

0.127

92.57

28.22

0.217

60.81

18.54

0.440

18000

166.67

50.81

0.115

101.92

31.07

0.197

67.13

20.47

0.398

26500

204.79

62.44

0.094

125.20

38.17

0.160

40000

255.69

77.96

0.075

其他频点衰减

           dB/100 m=K1*sqrt(FMHz)+K2*FMHz

K1

1.16847

0.715687

0.456380

K2

0.00055

0.000328

0.000328
