测试线缆GTC系列产品

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
18519898962
立即预约
产品详情

GTC系列产品规范



◆   机柜互联

◆   测试电缆

◆   测试平台连接

◆   野外测试系统

◆   系统、板卡互联

◆   器件连接

◆   无线电台





GTC系列采用采用固态PTFE介质，外导体采用国际先进的镀银铜带螺旋绕包工艺，屏蔽层为镀银铜丝编织。该系列线缆性价比高，具有使用频率高、耐弯折、使用寿命长等优点。广泛应用于通信系统、设备互连、器件互联、电子对抗及微波实验等系统中。

GTC系列产品命名方式：

a) 命名方式：GTC–XXX–XXXX–XX.XX

         ①   ②     ③   ④

说明：①: 线 缆 分 类：GTC系列为柔性、高耐用性、高性价比射频同轴电缆。

②: 线缆外径信息：200型号外形2.8mm，400型号外径4.00mm。

③: 线缆接头信息：可选SM（SMA-MALE），NM（N-MALE）及PF（SMP-FEMALE）。

④: 线缆长度信息：单位米，例01.50为装配接头后共1.5米长度的线缆。

典型特点：



◆   良好的幅度稳定性

◆   良好的相位稳定性

◆   优良的屏蔽性

◆   优良的耐用性

◆   良好的机械强度

◆   多连接器选择

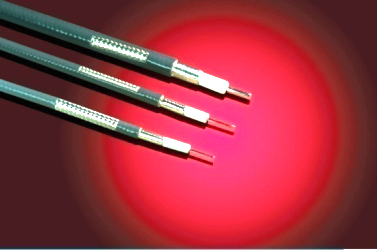

a.    中心导体，铜镀银

b.    绝缘介质，PTFE

c.    外导体，镀银铜带绕包

d.    屏蔽层，镀银铜丝编织

e.    蓝色FEP护套



            GTC-200

GTC-400

机械性能

单位

mm

inch

mm

inch

中心导体

0.51

0.020

0.91

0.036

电介质

1.63

0.064

3.00

0.118

中间层

1.79

0.070

3.20

0.126

外屏蔽层

2.16

0.085

3.55

0.140

外护套

2.80

0.110

4.00

0.157

最小弯曲半径安装

14

0.551

20

0.787

最小弯曲半径重复

28.00

1.10

40.00

1.57

重量

22g/m

0.015

49g/m

0.033

温度范围

T: -55°/165°（-67°/329°F）

阻抗

50Ohms


50Ohms


传播速率

70%


70%


介电常数

2.04


2.04


屏蔽效率

>90dB


>90dB


时延

4.76nS/m

1.45nS/Ft

4.76nS/m

1.45nS/Ft

电容

95pF/m

29pF/Ft

95pF/m

29pF/Ft

电感

0.26uH/m

0.086uH/m

0.26uH/m

0.086uH/m

截止频率

61GHz


34GHz


耐压

1000DC


1900DC


峰值功率

2.5kW


9kW


衰减与平均功率   衰减（+25℃）    功率（+40℃，海平面，驻波1.1）

频率/MHz

dB/m

dB/ft

kW

dB/m

dB/ft

kW

50

14.81

4.52

0.467

7.85

2.39

1.300

1000

69.30

21.13

0.100

38.17

11.64

0.267

3000

125.02

38.12

0.055

71.10

21.68

0.144

5000

165.84

50.56

0.042

96.22

29.34

0.106

10000

246.06

75.02

0.028

147.61

45.00

0.069

15000

312.20

95.18

0.022

191.62

58.42

0.053

18000

348.17

106.15

0.020

216.09

65.88

0.047

26500

440.80

134.39

0.016

280.53

85.53

0.036

其他频点衰减

dB/100m=K1*sqrt(FMHZ)+K2*FMHZ

K1

2.0669291

1.082400

K2

0.003937

0.003937

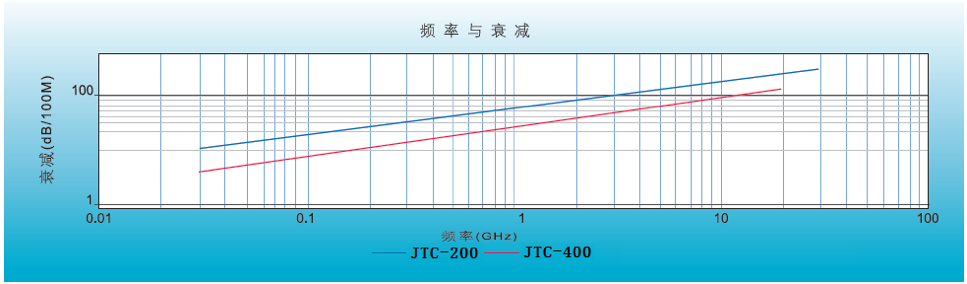

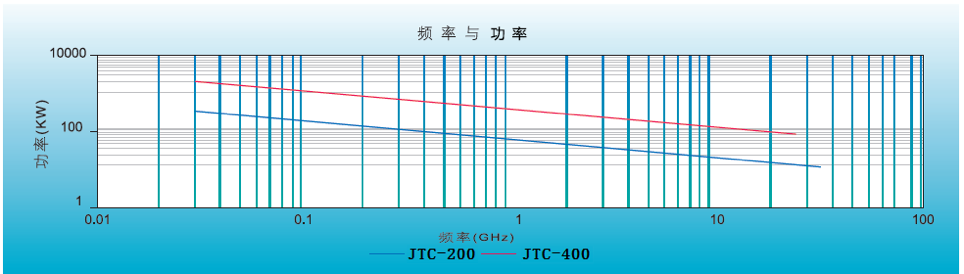

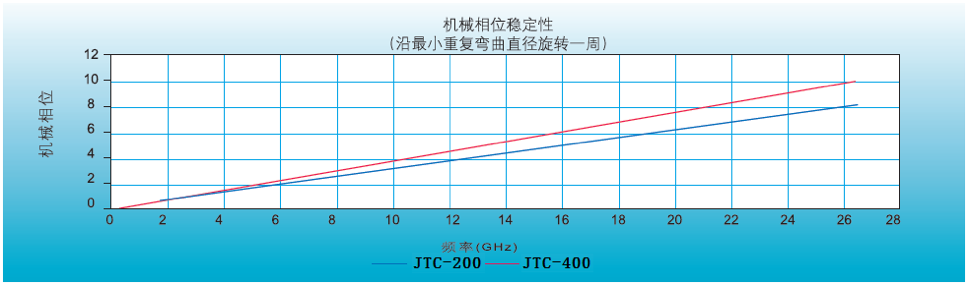

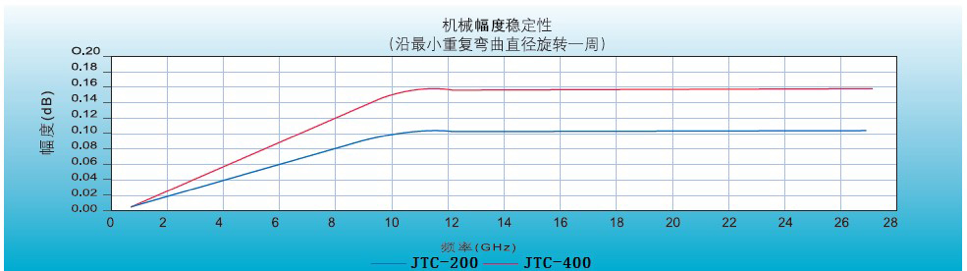

GTC系列产品性能图表：
