GTD系列产品规范
典型应用：
◆ 板卡互连
◆ 机柜跳线
◆ 机载雷达
◆ 弹载系统
◆ 馈电网络
◆ 相控阵雷达
◆ 仪器仪表
GTD系列射频电缆采用国际先进的低密度PTFE介质绕包，与传统的半钢电缆相比有效降低衰减、降低温度变化率，提高耐功率，减轻重量。该系列线缆具有良好的温度相位稳定性、超低损耗、优良的耐腐蚀性、极高的功率容量等特点。广泛应用于机柜信号互连，卫星通讯、电子对抗、相控阵雷达、微波制导、电子导航、航空航天及微波实验等精密测试系统中。
GTD系列产品命名方式：
a) 命名方式：GTD–XXX–XXXX–XX.XX
① ② ③ ④
说明：①: 线 缆 分 类： GTD系列为低损、半钢射频同轴电缆。
②: 线缆外径信息： 200型号外形2.18mm，400型号外径3.58mm。
③: 线缆接头信息： 可选SM（SMA-MALE），PF（SMP-FEMALE），NM（N-MALE）。
④: 线缆长度信息： 单位米，例01.50为装配接头后共1.5米长度的线缆。
典型特点：
◆ 良好的温度相位稳定性 ◆ 超低损耗 ◆ 高屏蔽性 ◆ 可靠、轻质 ◆ 良好的机械强度 ◆ 超大功率容量 |

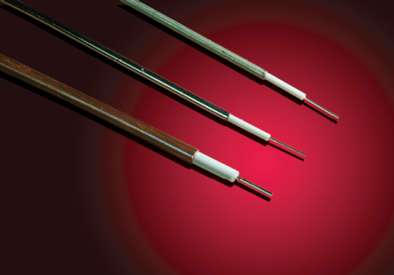

a. 中心导体，铜镀银
b. 绝缘介质，PTFE
c. 无缝铜管
GTD-200 | GTD-400 | |||||||
机械性能 | ||||||||
单位 | mm | inch | mm | inch | ||||
中心导体 | 0.56 | 0.022 | 0.99 | 0.039 | ||||
电介质 | 1.68 | 0.066 | 3.00 | 0.118 | ||||
外导体 | 2.18 | 0.086 | 3.58 | 0.141 | ||||
中间层 | ||||||||
外屏蔽层 | ||||||||
外护套 | ||||||||
最小弯曲半径安装 | 7 | 0.276 | 20 | 0.787 | ||||
最小弯曲半径重复 | ||||||||
重量 | 19g/m | 0.013 | 43g/m | 0.029 | ||||
温度范围 | T:-65°/250°（-85°/482°F） | |||||||
阻抗 | 50Ohms | 50Ohms | ||||||
传播速率 | 76% | 76% | ||||||
介电常数 | 1.73 | 1.73 | ||||||
屏蔽效率 | ＞165dB | ＞165dB | ||||||
时延 | 4.39ns/m | 1.34ns/Ft | 4.39ns/m | 1.34ns/Ft | ||||
电容 | 88pF/m | 27pF/Ft | 88pF/m | 27pF/Ft | ||||
电感 | 0.22uH/m | 0.067uH/m | 0.22uH/m | 0.067uH/m | ||||
截止频率 | 64GHz | 36GHz | ||||||
耐压 | 600 DC | 1300 DC | ||||||
峰值功率 | 2.0KW | 4.2KW | ||||||
衰减与平均功率 衰减（+25℃） 功率（+40℃，海平面，驻波1.1） | ||||||||
频率/MHz | dB/m | dB/ft | kW
| dB/m | dB/ft | kW
| ||
50 | 12.21 | 3.72 | 1.170 | 6.83 | 2.08 | 22.67 | ||
1000 | 55.04 | 16.78 | 0.259 | 30.98 | 9.45 | 20.590 | ||
3000 | 96.09 | 29.30 | 0.149 | 54.41 | 16.59 | 20.336 | ||
5000 | 124.71 | 38.02 | 0.115 | 70.9 | 21.62 | 20.258 | ||
10000 | 178.10 | 54.30 | 0.080 | 102.00 | 31.10 | 20.179 | ||
15000 | 219.75 | 67.00 | 0.065 | 126.55 | 38.58 | 0.144 | ||
18000 | 241.65 | 73.67 | 0.059 | 139.56 | 42.55 | 0.131 | ||
26500 | 295.96 | 90.23 | 0.048 | 172.08 | 52.46 | 0.106 | ||
其他频点衰减 | dB/100m=K1*sqrt(FMHz)+k2*FMHz | |||||||
K1 | 1.72000 | 0.96104 | ||||||
K2 | 0.00059 | 0.00059 | ||||||

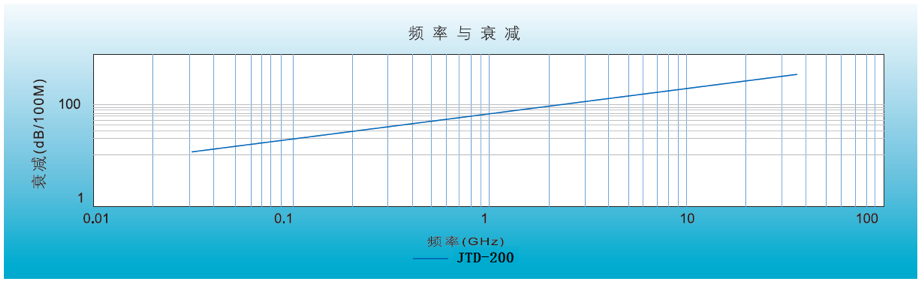

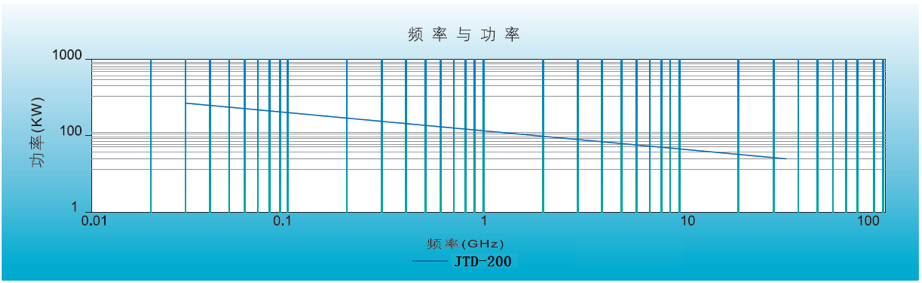

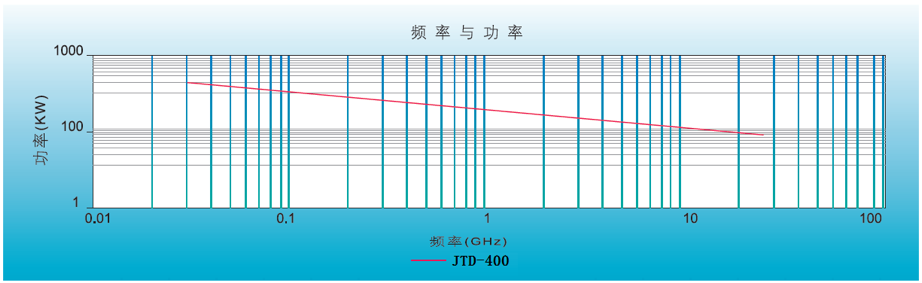

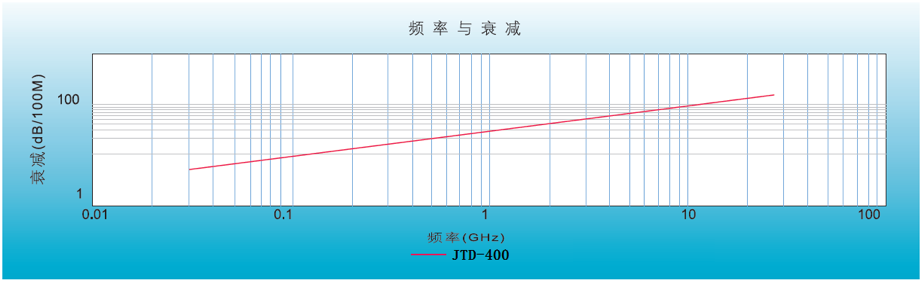

GTD系列产品性能图表：
