测试线缆GTE系列产品

GTE系列产品规范

典型应用：

◆   电子对抗

◆   军用雷达

◆   测试设备

◆   机载系统

◆   系统互联

◆   实验仪表

◆   无线电台

GTE系列采用国际先进的低损稳相电缆工艺，低密度PTFE介质，镀银扁线绕包。该结是柔性电缆中柔软度最高的电缆，适用于需要多次弯折以及精密产品测试的场合。产品可广泛用于军事系统、电子对抗、相控阵雷达、微波制导、电子导航、航空航天及微波实验等对高弯折次数要求以及损耗、相位等要求严格的精密系统中。

GTE系列产品命名方式：

a) 命名方式：GTE–XXX–XXXX–XX.XX

         ①   ②     ③   ④

说明：①: 线 缆 分 类： GTE系列为超柔、低损耗、高稳相的射频同轴电缆。

②: 线缆外径信息： 300型号外形3.6mm，500型号外径5.2mm。

③: 线缆接头信息： 可选SM（SMA-MALE），NM（N-MALE）及TM（TMC-MALE）。

④: 线缆长度信息： 单位米，例01.50为装配接头后共1.5米长度的线缆。

典型特点：

◆   良好的幅度稳定性

◆   良好的相位稳定性

◆   极低损耗

◆   良好的弯曲性能

◆   优良的屏蔽性

◆   良好的机械强度

◆   极佳的耐弯折次数

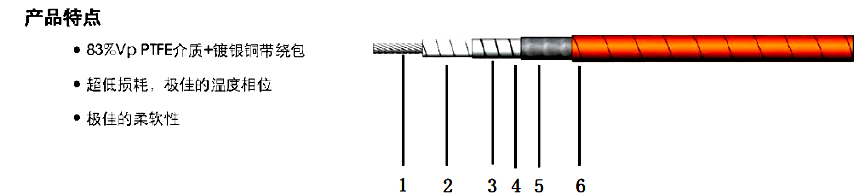

1.    中心导体，铜镀银

2.    绝缘介质，PTFE

3.    外导体，镀银铜带绕包

4.    中间层，PTFE

5.    屏蔽层，镀银铜丝编织

6.    橙色PTFE护套

GTE系列产品性能图表：

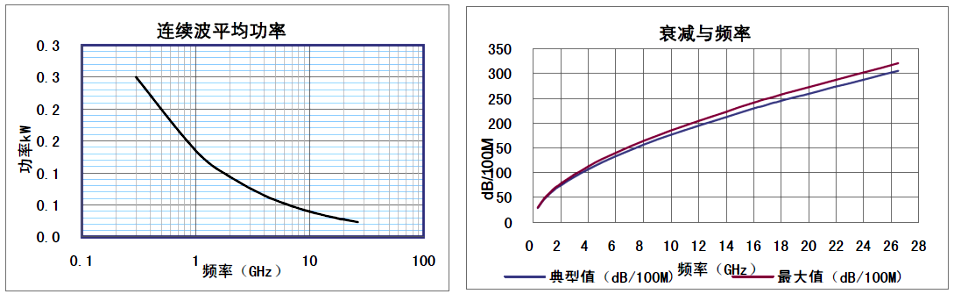

GTE-300性能曲线

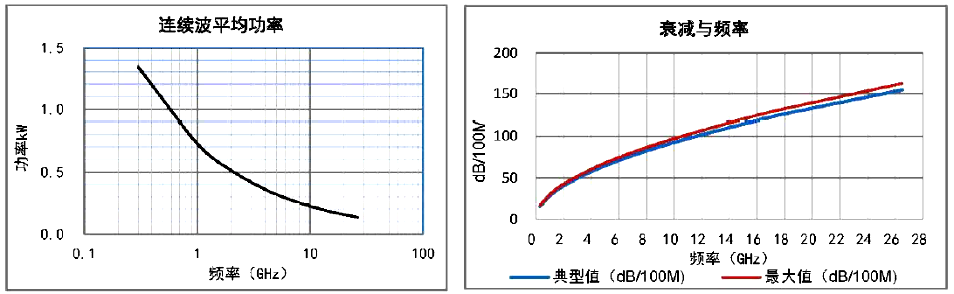

GTE-500性能曲线
